產品介紹

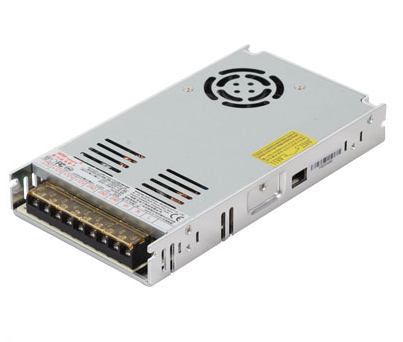

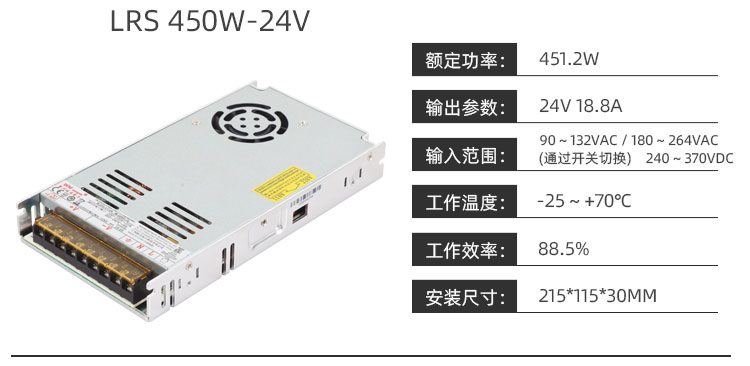

24V開關電源LRS450W

開關電源主要組成部分有：主電路、控制電路、檢測電路、輔助電源四大部分組成。

開關電源技術特點：產品采用恒壓/恒流技術，具備高效能、高穩定性特點，部分型號支持PFC功能，符合工業設備對電力穩定性的高要求

開關電源是一種將市電電壓、控制信號以及保護信號進行隔離和轉換，輸出穩定的直流電壓的電源設備。

24v是低壓的意思，也就是交流輸入的24伏電壓；



在開關電源中，24伏屬于安全電壓范圍，所以稱之為24V開關電源。



24V開關電源分類與工作原理

大體上，24V開關電源可以分為隔離和非隔離兩種類型。隔離型的一定有開關變壓器，而非隔離型的不一定有。

1. 交流電源輸入經整流濾波成直流。

2. 通過高頻PWM（脈沖寬度調制）信號控制開關，將直流加到開關變壓器初級上。

3. 開關變壓器次級感應出高頻電壓，經整流濾波供給負載。

4. 輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的
